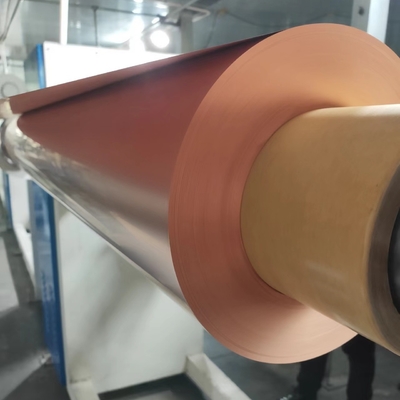

3oz 105um protégeant l'aluminium de cuivre électrolytique electrodeposited électromagnétique 105micron d'ED pour protéger l'application
Introduction
| Caractéristiques | 1.the a traité l'aluminium en gris ou rouge |
| résistance au pelage 2.High | |
| capacité gravure à l'eau forte 3.Good | |
| adhérence 4.Excellent à graver à l'eau-forte le resis |
| largeur maximum | 1360mm, 1290mm, 1380mm, largeur standard est 1290mm, coutume |
| Épaisseur | 105um, 105micron, 3oz, 0.105mm |
| Diamètre interne | 76mm/152mm, et coutume |
| Longueur par petit pain | 500meter-5000meter |
| Norme | IPC 4562/IPC-TM-650 |
| panneau de la résine 1.Phenolic | |
| Application : | panneau 2.Epoxy |
| aluminium de l'en cuivre 3.shielding, armature de batterie au lithium |
MTC de protéger l'aluminium de cuivre électromagnétique d'ED
|
Classification |
Unité | Condition | Méthode d'essai | |||||||||||
| Désignation d'aluminium | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Épaisseur nominale | / | 12um | 1/2 ONCE | 3/4 ONCE |
1 Once |
2 Once |
3 Once |
IPC-4562A | ||||||
| Poids de secteur | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Pureté | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Profil d'aluminium | Côté brillant (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Côté mat (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Résistance à la traction |
R.T. (23℃)
|
MPA | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Élongation |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Sujet | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Résistance au pelage (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Pinholes&porosity | Nombre | Non |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oxydation | R.T. (23℃) | jour | 180 | / | ||||||||||
| H.T. (200℃) | Minutes | 60 | ||||||||||||
1. La largeur standard, 1295 (±1) millimètres, largeur maximum est 1380mm, mai selon le tailleur de demande de client.
Emballage et marque de l'aluminium de cuivre de blindage électromagnétique : boîte en bois
